글자 오류 및 깨짐에 대한 현상 해결 방법 (ST, OP, SHX 대체)





도면을 받아 열었는데 글자가 안보이거나 깨지는 현상이 발생했다면 아래 4가지로 조치해 보자.







    1. 옵션에서 대체 글꼴 설정                           >>  (깨지는 문자가???로 표기되는 경우만 해당)







    2. 한 번에 전체 글꼴을 바꿔주는 LISP 다운    >>  (깨지는 문자가 많을 때 한 번에 변경하는 가장 쉬운 방법)







    3. 특성창 이용하여 변경                               >>  (깨지는 문자가 적어 몇 개만 지정하여 바꿔주면 되는 경우)







    4. STYLE(ST) 명령어 사용                           >>   (깨지는 문자가 적어 몇개만 지정하여 바꿔주면 되는경우)







-------------------------------------------------------------------------------------------------------------------------------------------







1. 옵션에서 대체 글꼴 설정

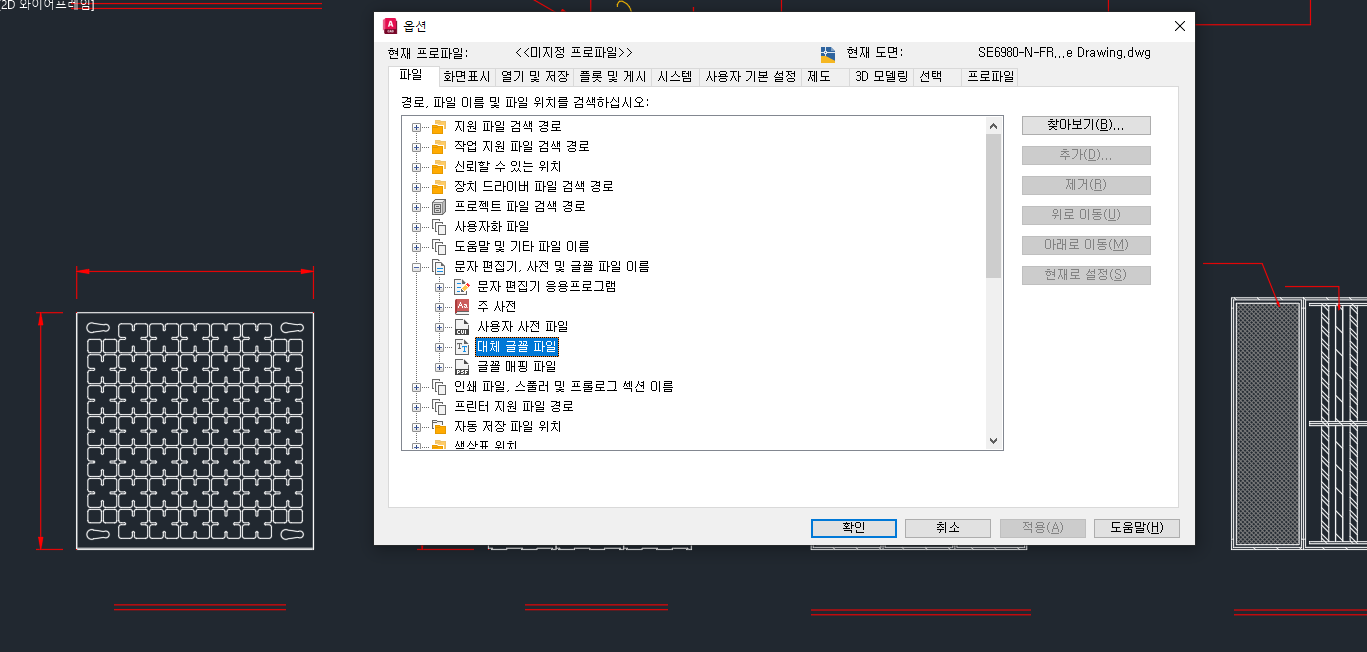

명령어 OPTIONS (OP) 입력









사진과 같이 글꼴 지정 후 RE  (또는 저장 후 재실행)





-------------------------------------------------------------------------------------------------------------------------------------------





2. 한 번에 전체 글꼴을 바꿔주는 LISP 다운





모든 글꼴이 동일해도 된다면 가장 심플하고 빠른 방법이다.





인터넷에 캐드 글꼴변환 LISP 검색하면 파일이 많다.





(글 쓰면서 검색해 본 LISP 파일 블로그를 공유할 테니 필요시 다운)





▼



캐드 글꼴(font) 물음표(?) 깨짐 오류 .. : 네이버블로그









명령어 OPPLOAD (OPPLOAD) 입력











로드해준 후 REGEN(RE) 명령어로 새로고침







-------------------------------------------------------------------------------------------------------------------------------------------





3. 특성창 이용하여 변경

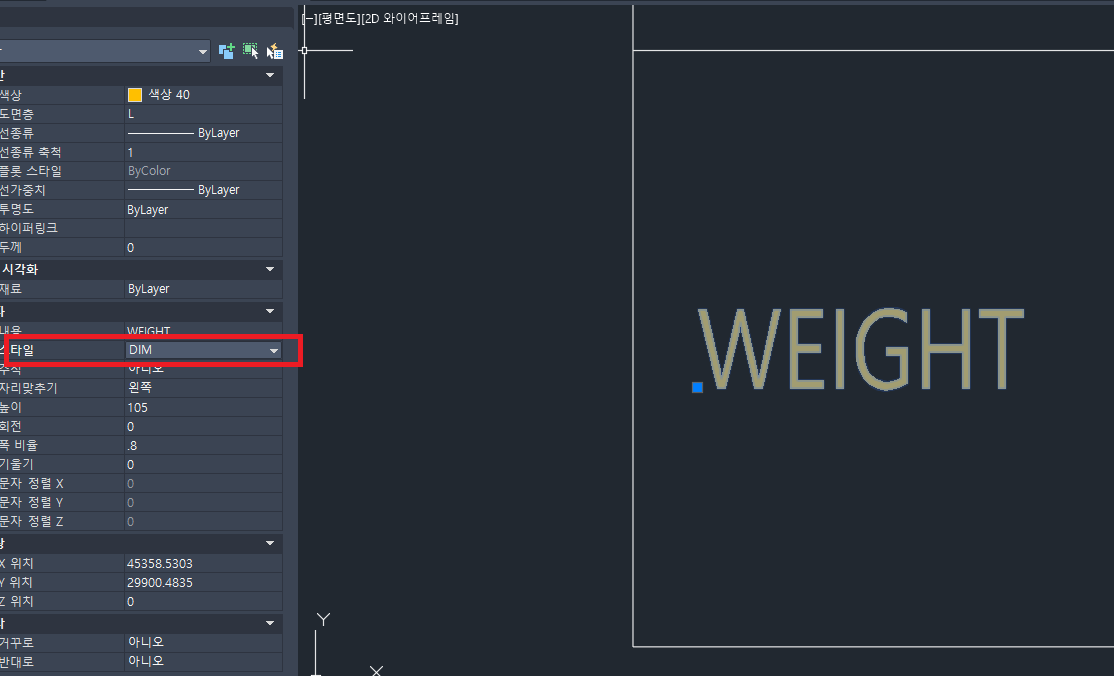

오류가 뜨는 글자를 선택 후 특성창에서 스타일을 확인하여 변경해 주는 방법





-------------------------------------------------------------------------------------------------------------------------------------------





4. STYLE(ST) 명령어 사용





STYLE (ST) 명령어 입력









스타일을 각각 선택하여 글꼴 변경 후 적용





-------------------------------------------------------------------------------------------------------------------------------------------
