CAD기초- 보고싶은 부위를 자르는 ( XCLIP ) 및 배경 ( WIPEOUT )

















먼저 저 파란 부분을 잘라서 확대할건데



-rec로 자르려는 경계를 지정해준다.

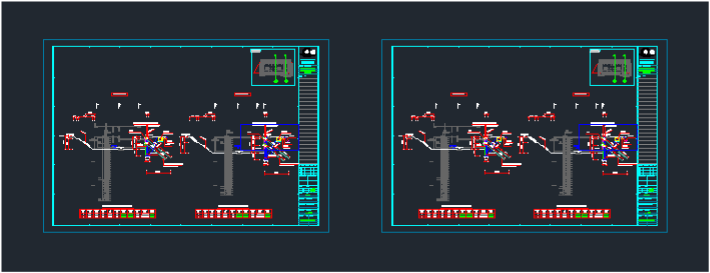

-도면을 전체를 잡고 복사를 해준다. (이 과정을 생략하면 원도면이 잘려버리는 대참사가 일어난다.)



-자를 객체를 블록을 잡아준다.



- 객체 자르기 명령어 : XCLIP -> 새경계 -> 자르는 모양설정

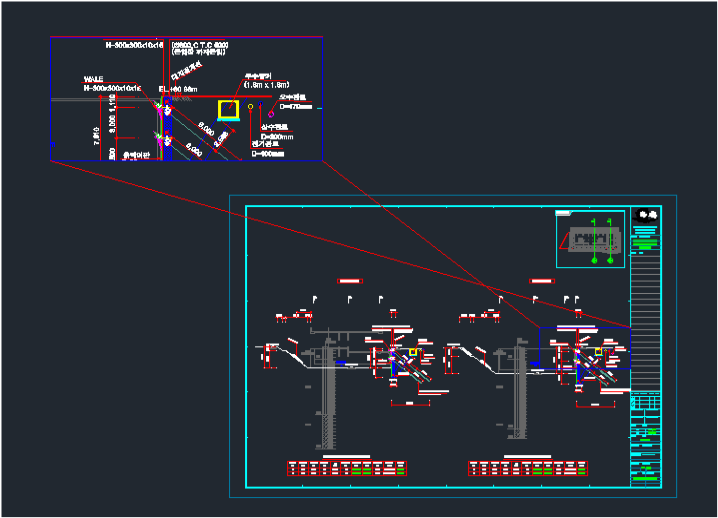

그럼 그림과 같이 잘리는데 SC스케일로 원하는 크기로 설정해 준다.











이제 자르는 것은 끝났고 도면에 배치했을 때 뒤에 도면이 나오지 않도록  깔끔하게 배경을 만들어준다.







- 배경삽입 명령어 : WIPEOUT -> 경계지정



그리고 꼭 DR (객체 순서를 변경하는 명령어)를 사용하여 뒤로 배경을 보내준다.





XCLIP이나 WIPEOUT 을 알아보았다. 이 명령어를 사용하여 도면을 원하는 크기나 모양으로 깔끔하게 잘라서 사용할 수 있다.
